沙迪克慢走丝

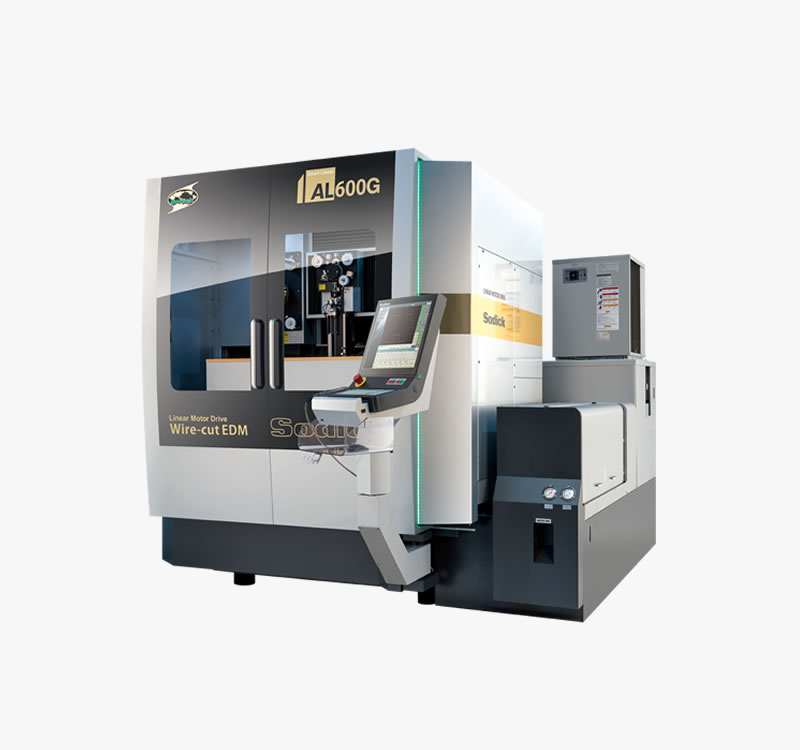

ALN600G

关键技术均自主开发生产的最高级的性能


主要特长

4轴直线电机驱动

XYUV4根轴采用了自主开发生产的高性能直线电机,确立了无需滚珠丝杠的直接驱动方式。

半永久地保持无齿隙的、正确的轴移动,这是传统驱动方式(滚珠丝杠方式)直无法实现的。直线电机的特点高响应、高随动性,在正确的位置控制和加工时,将发挥出色的放电特性。



新电源装置与新加工回路

配备19英寸卧式触摸屏,利用最新的人机界面,提供更高的清晰度和便利性。

此外,还标准配备了大幅降低加工中的凹凸量的“无凹凸控制Ⅱ”、降低二次加工时的表面粗糙度、提高半精加工速度的“TMP控制Ⅱ”等。



追求极限精度

在机械的加工、组装、调整方面,追求超高精度。同时还采用了超高精度滚柱导轨,实现了高刚性。

不仅标准配备碳纤维增强塑料门,而且还利用高级变频调速冷却器进行温度管理,对起因于加工精度的所有因素,都彻底追求精度。



ALN600G沙迪克慢走丝产品信息

加工槽内尺寸 宽×深 (mm)


       1050 x 710

         各轴行程 X×Y×Z(mm)


         600 x 400 x 350

         U×V 轴行程 (mm)


         150 x 150

         最大锥角


         ±25°(板厚:130mm)


         最大工件尺寸(喷流加工时)
         宽×长×高 (mm)

         800 x 570 x 340


         最大工件尺寸(浸渍加工时)
         宽×长×高 (mm)


         800 x 570 x 280

         最大加工物質量(喷流加工时)(kg)


         1000

         电极丝(mm)


         0.05 ~ 0.3 *1

         电极丝张力(N)


         3 ~ 23

         最大电极丝进给速度(mm/sec)


         420

         从地面到工作台顶面的距离(mm)


         995

         机床主体尺寸 宽×长×高 (mm)


         2445 x 2685 x 2296 *2

         机床安装尺寸 宽×长 (mm)


         3695 x 4060

         机床主体重量(kg)


         4300 *3

         电气总容量


         三相 50/60Hz 13 kVA

*1  φ0.05mm~φ0.1mm 为选购

*2  包含电源、服务槽、贮丝桶。

*3  包含电源。
