什么是铣床，铣床由哪些部分组成？

铣床为制造业提供支持。铣床几乎可以执行所有铣削作，如齿轮铣削、螺纹铣削、角铣削等。

什么是铣床？

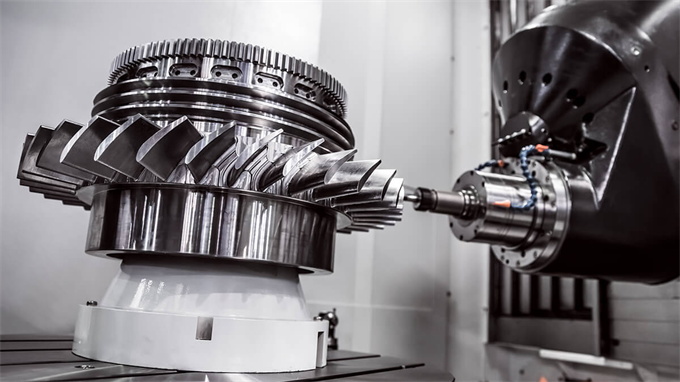

铣床用于在称为铣刀的旋转刀具的帮助下从工件上去除金属以获得所需的形状。这用于平坦、粗糙和不规则的表面，通过将工件放置在旋转铣刀的对面来完成。

数控铣床通过数字信号驱动铣床进行加工。工件在XY平面内移动，Z轴为刀主轴。，这对于小批量生产来说非常有效。铣床可以固定工件，旋转刀具一般制作3D或2D工件，可以精确铣削平面、表面、凹槽、齿轮等各种形状的工件。铣削的优点是使用旋转圆刀铣削工件时金属去除率高，并且能够在很短的时间内进行切削。由于铣刀的形状和机械应用方式不同，铣床可以执行各种铣削任务，包括平面铣削、平面铣削、坡口铣削、齿轮铣削和凸轮铣削等，并且可以使用成形铣刀一次性铣削复杂的轮廓。配有分度头，可铣削螺旋槽。

铣床由哪些部分组成？

铣床的部件包括：立柱和底座、膝盖、鞍座和旋转台、动力进给机构、工作台、主轴、过臂/悬臂、心轴支撑和柱塞。在下面了解可用的铣床零件和功能。

1. 柱和底座：

   立柱和底座为铣床的其他部件提供支撑。塔内有一个储油罐和泵，用于润滑主轴。该柱位于底座上，它还有一个冷却液储液罐和一个泵，用于在加工作中提供冷却液。

2. 膝盖：

   齿轮机构封闭在膝盖内。膝盖通过燕尾榫方式固定在柱子上。它由垂直定位螺钉（也称为升降螺钉）支撑和调节。升降螺钉的用途是借助手或动力进给，通过升高或降低控制杆来上下调节膝盖。

3. 鞍座和转台：

   鞍座在膝盖上并支撑桌子。膝部水平燕尾榫上的鞍座滑轨和燕尾榫平行于主轴轴线（在水平铣削 m/c 中）。旋转台连接到在两个方向上水平旋转（旋转）的鞍座上。

4. 供电机构：

   动力馈电机构在膝盖上。动力进给机构用于控制纵向（左右）、横向（进出）和垂直（上下）进给。为了在机器上获得所需的进给速度，将进给选择杆放置在进给选择板上以指示。对于一些通用膝铣床和柱铣床，通过转动速度选择手柄直到进给旋钮上显示所需的进给速度来获得进给。几乎在每台铣床中，都有一个快速横移杆，当需要暂时提高纵向、横向或垂直进给速度时使用。当操作员对齐或定位工件时，使用此杠杆。

5. 桌子：

   桌子是呈现在鞍座顶部的矩形铸件。该桌子用于固定工件或用于工作固定装置。有几个 T 型槽用于固定工件和工件固定装置（夹具和固定装置）。它可以用手或通过动力作。为了用手移动桌子，它接合并转动纵向手摇曲柄。为了通过动力移动它，它接合纵向进给控制杆。

6. 纺锤：

   主轴用于固定和驱动铣床的切削刀具。它安装在轴承上，并有立柱的支撑。主轴由电动机通过齿轮系驱动，齿轮系位于立柱上。主轴面位于工作台附近，并在其上加工了一个内部锥度。正面有两个键，为刀架或心轴提供正向驱动。

7. 过臂/悬臂：

   上臂是水平梁，位于柱的顶面。它可以是单个铸件，并在立柱顶面的燕尾榫上滑动。

8. 乔木支持：

   心轴支撑是用支撑心轴外端的轴承铸造的。它还有助于将心轴的外端与主轴对齐。心轴支撑可防止心轴外端在切割作中弹起。通常，铣床中使用的心轴支架有两种类型。第一个有一个最大直径为 1 英寸的小直径轴承孔。第二个有一个大直径的轴承孔，最大可达 23/4 英寸。

9. 公羊：

   柱塞是立式铣床中的悬臂。柱塞的一端安装在立柱的顶部，铣头连接到另一端。

铣床配件：

常见的铣床附件包括立式铣削附件、旋转附件、高速铣削附件、开槽附件、通用分割头（分度头）、圆铣附件、齿条铣削附件、虎钳和心轴。
