机床润滑和冷却系统：组件和技术

       摩擦和切削热，如果管理不当，可能会导致刀具磨损、工件变形和加工精度 机床是现代制造业的基石，能够对金属和其他材料进行精确切割、成型和加工。在运行过程中，这些机器会产生大量的降低。润滑和冷却系统对于缓解这些问题至关重要，润滑可减少摩擦和磨损，冷却散热以保持热稳定性。这些系统共同提高了加工效率、延长了设备使用寿命并提高了表面质量。研究表明，有效的润滑和冷却可以将加工性能提高多达 30%。本文探讨了关键部件——润滑泵、管道、冷却液泵和过滤器——同时重点介绍了先进技术和未来趋势。

· 机床润滑系统

· 机床冷却系统

· 润滑和冷却系统的集成和优化

· 结论

机床润滑系统

      润滑系统在运动部件之间形成保护油膜，最大限度地减少摩擦并防止金属与金属接触。其关键部件是润滑泵和管道，多种润滑方式提高了性能。

1. 润滑泵

功能：润滑泵向主轴、滚珠丝杠和直线导轨等关键部件输送润滑剂，确保平稳运行。

重要性：通过形成薄油膜，泵可以减少摩擦和磨损，保护零件并降低能耗。适当的润滑可以显着延长轴承寿命，这对于高精度加工至关重要，例如在 CNC 加工中心。

类型和趋势：

· 油润滑：定期更新的油膜可保护高速轴承和导轨，提供出色的润滑性、耐腐蚀性和冷却性。适用于使用切削油或半合成润滑剂的数控机床。

· 气油润滑：将少量油与压缩空气混合并以雾状喷洒，提供润滑和冷却。非常适合高速主轴和精密加工，OilJet 等系统强调效率和降低油耗。

· 最小润滑量 （MQL）：MQL 使用最少的润滑剂（每小时几毫升）通过雾气喷洒，是环保的，减少了浪费并实现了内部工具冷却。

进步：带有压力和流量传感器的智能泵可实现实时监控和基于物联网的远程调整。

保养：定期维护对于防止油污染或系统堵塞、确保一致的性能和延长工具寿命至关重要。

2. 润滑管

功能：润滑管将泵连接到运动部件，确保将润滑剂精确输送到目标区域。

特性：管道必须承受高压、磨损和化学腐蚀，通常由不锈钢或增强塑料制成。紧密密封对于防止泄漏至关重要，尤其是在高速或重负载环境中。

维护重点：应每季度检查一次管道是否堵塞或老化。碎屑堆积会阻碍流动，降低润滑效果。使用高压空气或专用试剂进行清洁有助于保持管道畅通。

机床冷却系统

冷却系统可去除加工过程中产生的热量，防止刀具过热和工件变形。其核心部件是冷却液泵和过滤器，采用多种冷却方式提高效率。

1. 冷却液泵

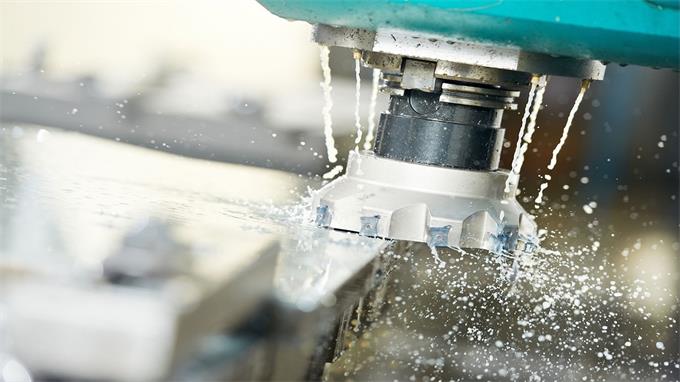

功能：冷却液泵将切削液输送到刀具-工件界面，散热并冲走切屑，以保持清洁的加工区域。

好处：有效的冷却可防止因过热而导致的刀具故障，并最大限度地减少工件的热变形。例如，在数控车床作中，冷却液可以将刀具温度降低数十度，从而提高加工质量和刀具寿命。

类型和趋势：

· 洪水冷却：大量冷却液喷洒到切削区域，提供强大的冷却和排屑。它是重型加工的理想选择，需要回收系统来管理废液。

· 雾冷却：冷却液被雾化成细小的液滴，结合了冷却和润滑。

· 超临界二氧化碳冷却：这种先进技术使用超临界二氧化碳作为介质，可提供卓越的冷却和润滑，将性能提高多达 30%。它是高性能的理想选择 CNC 加工。

· 减少润滑的高压冷却：高压冷却液针对特定区域，通常与 MQL 结合使用以最大限度地减少流体使用。正如弗劳恩霍夫 IWU 研究所证明的那样，这对于磨削和钻孔是有效的。

供应系统：带有传感器的自动加注系统可监控液位和浓度，确保循环不间断并减少操作员错误。

2. 冷却液过滤器/润滑过滤器

功能：过滤器可去除冷却剂和润滑剂中的金属屑、碎屑或颗粒，保持流体清洁度和系统性能。

重要性：未经过滤的流体会堵塞管道，降低冷却和润滑效率，并损坏组件。有效的过滤可延长流体寿命并降低废物处理成本，确保一致的加工质量。

技术进步：

· 磁性过滤器：利用磁力捕获金属碎片，非常适合黑色金属碎片。

· 纸带过滤器：适用于高流量冷却液系统，有效去除较大的颗粒。

· 自清洁过滤器：使用反冲洗自动清除杂物，减少维护频率并提高效率。

保养：定期更换或清洁过滤器可防止堵塞并保持系统性能，尤其是在高精度应用中。

润滑和冷却系统的集成和优化

润滑和冷却系统通常是集成的，如 MQL 或空气油系统，可减少对环境的影响并提高效率。对于机器人机床，优化的系统可确保热稳定性和摩擦控制。选择合适的液体至关重要。水基流体在冷却方面表现出色，而油基流体则优先考虑润滑。

结论

润滑和冷却系统是机床的无名守护者，润滑泵、管道、冷却液泵和过滤器协同工作，以确保高效率和使用寿命。MQL、高压冷却和超临界二氧化碳冷却等先进技术通过最大限度地减少浪费和最大限度地提高性能来实现可持续制造。未来的趋势指向更智能、支持物联网的监控、自动化维护和环保流体。制造商应选择适合其应用的系统，并优先考虑定期维护，以最大限度地提高效益，确保稳定、高质量的生产。
